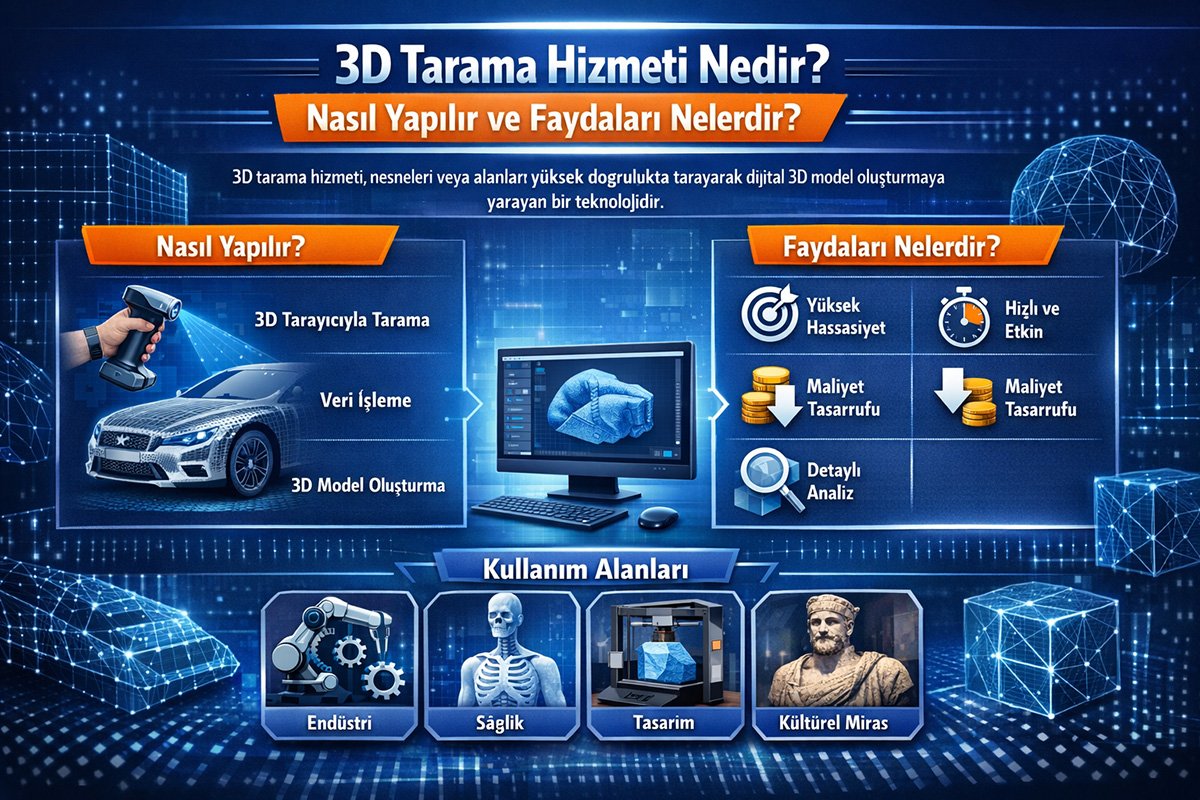

3D tarama hizmeti, fiziksel nesnelerin, mekanların veya insan vücudunun yüksek hassasiyetle dijital ortama aktarıldığı ileri teknoloji bir ölçüm ve modelleme yöntemidir. Mühendislikten mimarlığa, tıptan kültürel mirasa kadar onlarca sektörde devrim yaratan bu hizmet; geleneksel ölçüm yöntemlerine kıyasla hem çok daha hızlı hem de çok daha doğru sonuçlar sunar. Bu rehberde 3D tarama hizmetinin ne olduğunu, nasıl çalıştığını, hangi teknolojilerin kullanıldığını ve hangi sektörlere hangi faydaları sağladığını eksiksiz ele alıyoruz.
3D Tarama Hizmeti Nedir? Temel Tanım ve Kapsam
3D tarama hizmeti (3D laser scanning veya 3D scanning), özel sensörler ve yazılımlar aracılığıyla gerçek dünyadaki bir nesnenin, yapının veya alanın geometrik verilerini milimetre hassasiyetinde dijital ortama aktaran bir ölçüm teknolojisidir. Tarama sonucunda elde edilen nokta bulutu (point cloud) verisi, CAD yazılımlarında işlenerek 3D model, mesh, 2D çizim veya BIM modeline dönüştürülür.
Geleneksel ölçüm yöntemlerinin saatler hatta günler aldığı karmaşık geometrileri 3D tarama hizmeti dakikalar içinde ve insan hatasından bağımsız biçimde kayıt altına alır. Bu hız ve doğruluk avantajı, hizmetin giderek yaygınlaşmasının temel nedenidir.
3D Tarama Hizmeti Nasıl Yapılır? Süreç Adım Adım
3D tarama hizmeti iş akışı
3D Taramada Hangi Teknolojiler Kullanılır?
3D tarama hizmetinde kullanılan teknoloji, projenin boyutuna, yüzey özelliklerine ve gereken hassasiyete göre değişir. Her teknolojinin güçlü olduğu farklı bir uygulama alanı vardır.
Lazer Tarama (LiDAR)
Lazer ışınının yüzeye çarpıp geri dönme süresini ölçerek mesafeyi hesaplar. Saniyede milyonlarca nokta üretir. Endüstriyel tesisler, altyapı projeleri ve büyük iç/dış mekan taramaları için standarttır. Hassasiyet: ±1–3 mm.
Örnek kullanım: fabrika, köprü, tarihi bina belgeleme
Yapılandırılmış Işık Tarama (Structured Light)
Yüzeye desenli ışık yansıtarak şekil bozulmalarından 3D geometriyi hesaplar. Çok yüksek hassasiyet sunar; küçük ve orta boyutlu nesnelerde idealdir. Hassasiyet: ±0.01–0.05 mm.
Örnek kullanım: otomotiv parçası, prototip, tıbbi implant, mücevher
Fotogrametri
Farklı açılardan alınan yüzlerce fotoğrafı yazılım aracılığıyla 3D modele dönüştürür. Renk ve doku verisi de otomatik elde edilir. Ekipman maliyeti düşük; insansız hava aracı (drone) ile geniş alanlarda kullanılır.
Örnek kullanım: arazi modelleme, drone ile arkeolojik alan, miras belgeleme
Dokunmalı CMM (Coordinate Measuring Machine)
Prob ile yüzeye fiziksel temas kurarak nokta noktası ölçüm yapar. En yüksek hassasiyeti sunar; ancak yavaştır ve büyük nesnelere uygun değildir. Hassasiyet: ±0.001 mm.
Örnek kullanım: havacılık bileşeni tolerans kontrolü, hassas makine parçası
3D Tarama Teknolojileri Karşılaştırması: Hangi Proje İçin Hangisi?
| Kriter | LiDAR | Yapılandırılmış Işık | Fotogrametri | CMM |
|---|---|---|---|---|
| Hassasiyet | ±1–3 mm | ±0.01–0.05 mm | ±1–10 mm | ±0.001 mm |
| Hız | Çok yüksek | Orta | Yüksek | Düşük |
| Alan büyüklüğü | Büyük (km²) | Küçük–orta | Her boyut | Küçük |
| Renk/doku verisi | Opsiyonel | Sınırlı | Tam renkli | Yok |
| Dış mekan uyumu | Evet | Sınırlı | Evet | Hayır |
| Ekipman maliyeti | Yüksek | Orta–yüksek | Düşük | Çok yüksek |
3D Tarama Hizmetinin Faydaları Nelerdir?
Teknik faydalar
- Milimetre hassasiyetinde ölçüm
- İnsan hatası sıfıra yakın
- Erişilemeyen noktalar dahil tam belgeleme
- Mevcut durum (as-built) kayıt altına alma
- Karmaşık geometriler sorunsuz taranır
Operasyonel ve ekonomik faydalar
- Proje süresi %60–80 kısalır
- Saha ziyareti ve ölçüm tekrarı azalır
- Tasarım–imalat uyuşmazlığı önlenir
- Arşivlenebilir dijital ikiz oluşturulur
- Sigorta ve hukuki belgeleme için güvenilir veri
3D Tarama Hizmeti Hangi Sektörlerde Kullanılır?
3D tarama artık neredeyse her sektörde uygulama alanı bulan çapraz bir teknolojidir. Her sektördeki kullanım senaryosu birbirinden farklıdır:
Mimarlık, Mühendislik ve İnşaat (AEC / BIM)
Mevcut yapıların as-built BIM modeline dönüştürülmesi, renovasyon öncesi belgeleme, altyapı projeleri ve zemin etüdü. Revit ve AutoCAD ile entegre çalışan nokta bulutu verileri inşaat sürecindeki çakışmaları (clash detection) önceden tespit eder.
Otomotiv ve Havacılık
Prototip doğrulaması, kalite kontrol, ters mühendislik ve kalıp tasarımı. Üretilen parçanın CAD tasarımıyla milimetre altı hassasiyette karşılaştırılması (GD&T analizi) bu sektörün olmazsa olmazıdır.
Endüstriyel Tesis ve Boru Hattı
Rafineriler, enerji santralleri ve kimya tesislerinde boru hattı, ekipman ve iskele konumlarının dijital ikizinin oluşturulması. Bakım planlaması ve revizyon projelerinde kritik öneme sahiptir.
Kültürel Miras ve Arkeoloji
Tarihi yapıların, heykellerin ve arkeolojik buluntuların hasarsız biçimde belgelenmesi. Restorasyon projelerinde referans model ve sanal müze uygulamaları için kaynak veri üretir.
Tıp ve Sağlık
Kişiye özel protez, ortez ve implant tasarımı; cerrahi planlama ve tıbbi simülasyon. Hastanın vücut geometrisinin hassas modeli, uyum sorunlarını ortadan kaldırır.
Adli Bilimler ve Kaza Analizi
Trafik kazası, yangın veya suç mahalli taraması. Taşınmaz delil olarak kabul edilen boyutsal veriler, hukuki süreçlerde mahkeme kanıtı olarak kullanılabilir.
3D Tarama ile Ters Mühendislik Nedir? Nasıl Uygulanır?
Ters mühendislik (reverse engineering), fiziksel bir parçadan başlayarak teknik çizim veya 3D CAD modeli üretme sürecidir. Orijinal tasarım dosyası bulunmayan eski ekipmanların yedek parçası üretilmesi, rakip ürünlerin analizi veya hasarlı bileşenlerin yeniden imalatında 3D tarama vazgeçilmez bir araçtır.
Süreç şu şekilde işler: fiziksel parça taranır, nokta bulutu elde edilir, mesh modele dönüştürülür ve ardından parametrik CAD modeli oluşturularak imalat dosyası üretilir. Bu süreç geleneksel yöntemlere kıyasla %70’e varan zaman tasarrufu sağlar.
Gerçek Kullanıcı Senaryosu: Fabrika Revizyonunda 3D Tarama
İzmir’de faaliyet gösteren bir gıda işleme tesisi, 1980’lerde inşa edilen üretim hattına yeni ekipman entegre etmek istedi. Mevcut as-built çizimler eksik ve güncel değildi. Geleneksel ölçüm yöntemiyle 3 hafta süreceği tahmin edilen saha ölçümü, lazer tarama ile 2 günde tamamlandı. Elde edilen nokta bulutu verisi BIM modeline dönüştürülünce tasarım ekibi, yeni ekipmanın mevcut boru hatlarıyla çakışacağını teslimat öncesinde tespit etti. Bu erken tespit, maliyetli bir saha revizyonunun önüne geçerek tahminen 400.000 TL tasarruf sağladı. Bu senaryo, 3D tarama hizmetinin yalnızca teknik değil doğrudan finansal getiri de sunan bir yatırım olduğunu ortaya koymaktadır.
3D Tarama Hizmeti Alırken En Sık Yapılan Hatalar
- Hassasiyet gereksinimini belirlememek: Her proje için en yüksek hassasiyet şart değildir. Yanlış teknoloji seçimi hem maliyeti artırır hem de proje süresini uzatır. Önce tolerans gereksinimi netleştirilmeli, ardından teknoloji seçilmelidir.
- Teslim formatını önceden belirlememek: Nokta bulutu, mesh, CAD, BIM veya 2D çizim; her format farklı yazılım ve iş akışı gerektirir. Hangi formatta veri teslim alınacağı sözleşmede açıkça belirtilmelidir.
- Saha erişim koşullarını göz ardı etmek: Ekipman gürültüsü, titreşim, yüksek nem veya erişim kısıtlamaları tarama kalitesini doğrudan etkiler. Hizmet sağlayıcıyla saha koşulları önceden paylaşılmalıdır.
- Yalnızca fiyata odaklanmak: Düşük fiyatlı teklifler çoğunlukla daha az tarama noktası, düşük hassasiyet veya sınırlı veri işleme anlamına gelir. Referanslar ve örnek projeler mutlaka incelenmelidir.
- Veriyi arşivlememek: Tarama verisi, tek seferlik kullanımın çok ötesinde değer taşır. Bakım, sigorta, hukuki süreç veya gelecekteki revizyonlarda aynı veriyi tekrar kullanmak büyük maliyet avantajı sağlar.
3D Tarama Hizmeti Alırken Kontrol Edilmesi Gerekenler
Satın Alma Kontrol Listesi
Sık Sorulan Sorular (FAQ)
3D tarama hizmeti ne kadar sürer?
Proje boyutuna ve karmaşıklığına göre değişir. Küçük endüstriyel parçalar birkaç saatte tamamlanırken büyük tesis veya bina taramaları 1–5 gün sürebilir. Veri işleme ve model üretimi ise saha taramasına ek olarak 2–10 iş günü gerektirer.
3D tarama hizmeti fiyatları nasıl belirlenir?
Alan büyüklüğü, gereken hassasiyet, teslim formatı ve veri işleme kapsamı fiyatı doğrudan etkiler. Küçük parça taramaları birkaç bin TL’den başlarken büyük tesis taramaları onlarca ila yüz binlerce TL arasında değişebilir. Net fiyat için proje kapsamını detaylıca paylaşarak teklif alınması önerilir.
3D tarama ile hangi dosya formatları elde edilir?
En yaygın çıktı formatları şunlardır: nokta bulutu için .pts, .las, .e57; mesh için .stl, .obj, .ply; CAD için .step, .iges, .dwg; BIM için .rvt (Revit). Hangi yazılım ekosistemiyle çalışıldığına göre doğru format önceden belirlenmeli.
3D tarama hizmeti küçük işletmeler için uygun mudur?
Evet. Kendi ekipmanını satın almak yerine proje bazlı hizmet almak küçük ve orta ölçekli işletmelere yüksek teknolojiye düşük maliyetle erişim imkânı sunar. Özellikle ters mühendislik, kalite kontrol ve renovasyon projelerinde küçük işletmeler için ciddi rekabet avantajı sağlar.
3D tarama hizmetinde ulaşılamayan noktalara ne olur?
Lazer tarama yalnızca görüş hattında (line of sight) olan yüzeyleri yakalar. Erişilemeyen noktalar için birden fazla konumdan tarama yapılır; yine de kalan boşluklar (gaps) yazılımda doldurulabilir veya ek el taraması yöntemiyle tamamlanır.
3D tarama hizmeti ile 3D baskı aynı şey midir?
Hayır; birbirini tamamlayan ama farklı süreçlerdir. 3D tarama fiziksel bir nesneyi dijital modele dönüştürür (gerçekten dijitale). 3D baskı ise dijital modelden fiziksel nesne üretir (dijitalden gerçeğe). İkisi birleştiğinde güçlü bir tersine mühendislik ve hızlı prototipleme döngüsü oluşur.
