V-Track 3D Tarama Takip Sistemi – Optik Tracker'lı Metroloji Sınıfı Tarayıcı
V-Track 3D Tarama Takip Sistemi, 108 lazer hattı ve entegre optik tracker ile hem taşınabilir takip taraması hem de geniş alanlı el tipi lazer taramasını tek bir sistemde birleştiren yeni nesil bir metroloji sınıfı 3D tarayıcıdır. VIP3D Tasarım tarafından sunulan bu 3D tarama cihazı; markersız çalışma, kablosuz operasyon ve AI destekli akıllı algoritmalarıyla büyük endüstriyel parçaların ölçümlenmesinde, tersine mühendislikte ve kalite kontrolde üstün hassasiyet sağlar.
- 108 lazer hattıyla sektörde en geniş tarama kapsamı ve yüksek nokta bulutu yoğunluğu
- 0,020 mm hassasiyet (sadece tarayıcı) / 0,025 mm (takip modunda)
- Saniyede 7.100.000 ölçüm kapasitesiyle yüksek hızlı veri toplama
- Marker gerektirmez – bağla ve tara, hazırlık süresini saatlerden saniyelere indirir
- Kablosuz WiFi 6.0 ve çift pil hot-swap sistemiyle kesintisiz saha operasyonu
- Dünya'da ilk: Yüz tanıma güvenlik modülü ile veri ve cihaz koruması
V-Track 3D Tarama Takip Sistemi ile Sınırsız Alan, Sıfır Kısıtlama
V-Track 3D Tarama Takip Sistemi, Insvision tarafından bağımsız olarak geliştirilen yeni nesil metroloji sınıfı bir optik takip sistemidir. Sektörde lider konumdaki 108 lazer hattıyla donatılan sistem; taşınabilir takip 3D taraması ile geniş alanlı el tipi lazer taramasını tek bir yapıda bir araya getirir. Daha geniş tek görüntü tarama kapsamı, daha yüksek nokta bulutu elde etme yoğunluğu ve daha hızlı ölçüm deneyimiyle karmaşık kavisli yüzeylerin, derin deliklerin ve mikron düzeyindeki detayların hassas biçimde yakalanmasını mümkün kılar.
Modüler bölünmüş tasarımı sayesinde tarayıcı ve tracker; ağ üzerinde iş birliği içinde ya da birbirinden bağımsız olarak çalışabilir. Bu esneklik, küçük hassas parçalardan onlarca metrelik dev iş parçalarına uzanan geniş bir ölçüm yelpazesini tek sistem üzerinden karşılar. V-Track, marker zorunluluğunu ortadan kaldıran gerçek bir "tak ve tara" deneyimi sunarken, havacılık sınıfı entegre karbon fiber gövdesiyle uzun süreli tek el kullanımında bile konforlu bir operasyon sağlar.
V-Track 3D Tarama Takip Sistemi Nedir?

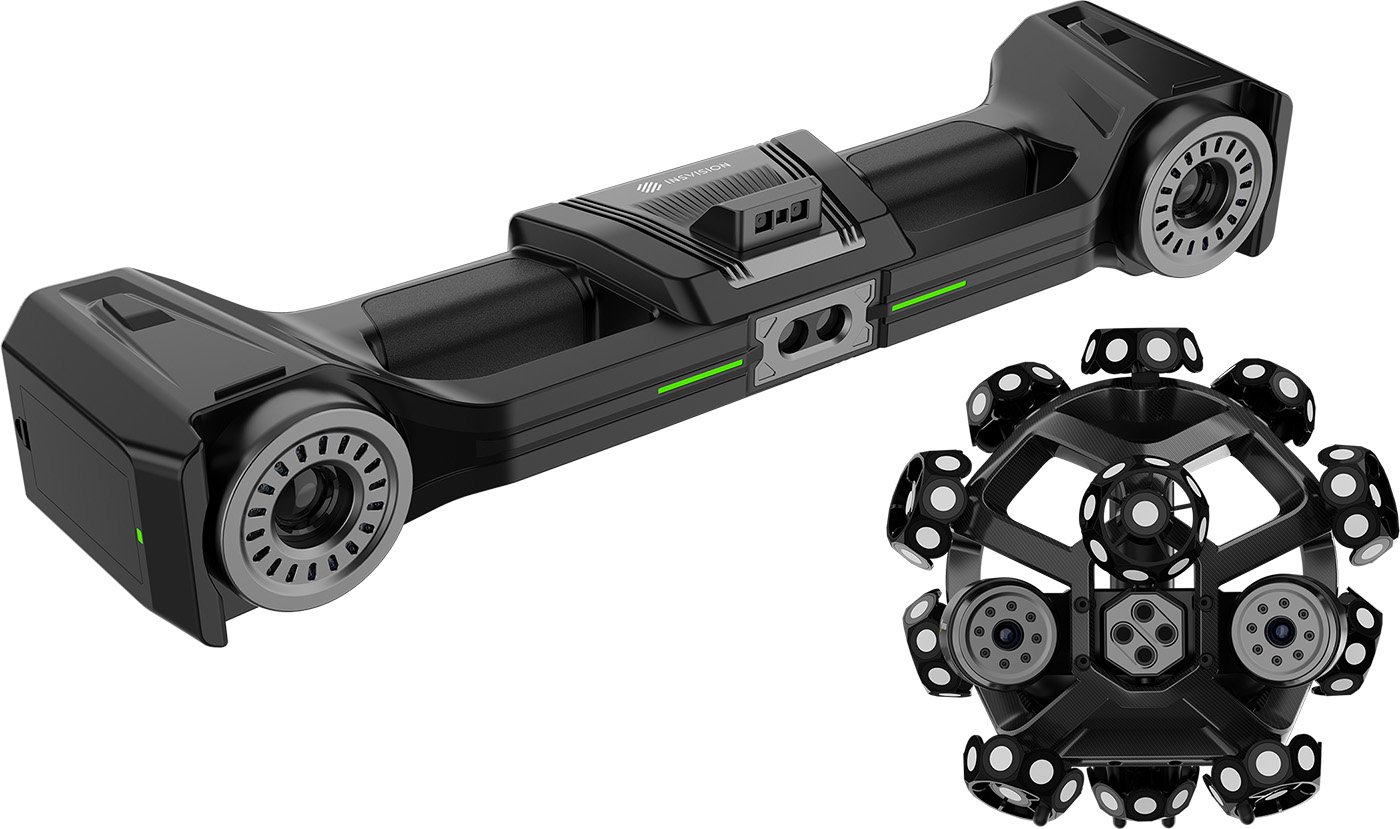

V-Track, tarayıcı ve optik tracker'ın birlikte çalıştığı çift bileşenli bir 3D tarama platformudur. Optik tracker, tarayıcının uzaydaki konumunu sürekli izleyerek büyük ve karmaşık nesnelerin birden fazla tarama oturumunda tutarlı biçimde birleştirilmesini sağlar. Bu yapı sayesinde hem 10 mm'lik küçük parçalar hem de 8000 mm'ye kadar ulaşan büyük iş parçaları tek sistem üzerinde güvenilir şekilde ölçülebilir.
108 lazer hattı üç farklı tarama modunda işlev görür: 50 çapraz mavi lazer yüksek hızlı tarama için, 7 paralel mavi lazer uç detay gerektiren hassas tarama için ve 1 tekli mavi lazer ise derin delik ile kör nokta veri toplamı için ayrılmıştır. V-Track 3D tarama sistemi; entegre büyük ölçekli fotogrametri teknolojisi aracılığıyla marker kullanmaksızın anlık olarak geniş uzamsal veri toplar; onlarca metrelik dev iş parçalarında dahi hacimsel doğruluk kararlı ve güvenilir kalır, kümülatif hatalar kaynağında tamamen ortadan kalkar.
V-Track 3D Tarama Takip Sistemi Neden Tercih Edilir?
V-Track'i rakiplerinden ayıran en temel özellik; geniş alan ölçümü, yüksek hassasiyet ve markersız operasyonun aynı anda sunulmasıdır. Entegre fotogrametri sistemiyle çalışıldığında ulaşılan 0,044 mm + 0,012 mm/m hacimsel doğruluk değeri, büyük parça ölçümleme projelerinde bile metroloji sınıfı sonuçlar elde edilmesini mümkün kılar.
Dahili kablosuz modül ve çift pil hot-swap sistemi; kablolardan tamamen bağımsız, kesintisiz bir saha operasyonu imkânı sunar. Tırmanma, hareket etme ve manevra yapma gibi zorlu saha koşullarında bile özgürce çalışılabilir. Dünya'da bir ilk olan yüz tanıma güvenlik modülü ise hem yetkisiz kullanımı önler hem de çok kullanıcılı ortamlarda kişisel ön ayarların yüz tanımayla çağrılmasına olanak tanıyarak akıcı geçiş ve kişiselleştirilmiş çalışma deneyimi sağlar.
V-Track 3D Tarama Takip Sistemi Hangi Alanlarda Kullanılır?
Büyük Parça Ölçümleme
10 mm'den 8000 mm'ye uzanan nesne boyutu aralığıyla büyük makine gövdeleri, kalıplar ve yapısal bileşenler metroloji hassasiyetiyle ölçülür.
Endüstriyel Kalite Kontrol
Üretim hatlarında boyutsal doğrulama ve sapma analizi; optik takip sayesinde geniş alanlı parçalarda da tutarlı ve tekrarlanabilir ölçüm sonuçları üretir.
Tersine Mühendislik
Yüksek yoğunluklu nokta bulutu verisiyle karmaşık parça geometrilerinin dijital modele dönüştürülmesini hızlandırır; CAD ve NURBS çıktıları için güvenilir veri tabanı oluşturur.
Otomotiv ve Havacılık
Karoseri panelleri, motor blokları ve yapısal parçaların geniş alanlı taranmasında tracker modu 2600×2200 mm'ye kadar tarama alanıyla üstün verimlilik sağlar.
Derin Delik ve Kör Nokta Tarama
Tekli lazer hattı modu sayesinde standart tarayıcıların erişemediği derin delikler, iç geometriler ve kör nokta bölgelerinden eksiksiz veri toplanır.
Saha ve Tesis Ölçümleme
Kablosuz çalışma ve hafif karbon fiber gövde; vinç altı, üretim hattı kenarı ve zor erişimli alanlarda kablo kısıtlaması olmaksızın özgür operasyon imkânı tanır.
V-Track Teknik Özellikler
Aşağıdaki tabloda V-Track 3D Tarama Takip Sistemi'nin tüm teknik parametrelerine ulaşabilirsiniz. Projenizin gereksinimleriyle karşılaştırmalı değerlendirme yapmak için teknik ekibimizle iletişime geçebilirsiniz.
| Parametre | Değer |
|---|---|
| Model | V-Track |
| Tarama Modları | Yüksek Hızlı: 50 çapraz mavi lazer / Hassas: 7 paralel mavi lazer / Derin Delik: 1 tekli mavi lazer / Tracker: 50 çapraz mavi lazer |
| Toplam Lazer Hattı | 108 |
| Hassasiyet (Sadece Tarayıcı) | 0,020 mm'ye kadar |
| Hassasiyet (Takip Modunda) | 0,025 mm'ye kadar |
| Maksimum Ölçüm Hızı | 7.100.000 ölçüm/saniye |
| Maksimum Tarama Alanı | 1100×800 mm (Tarayıcı) / 2600×2200 mm (Tracker) |
| Lazer Sınıfı | Sınıf II (Göz Güvenli) |
| Veri Güvenliği | Yüz Tanıma |
| Minimum Çözünürlük | 0,010 mm |
| Hacimsel Doğruluk (Sadece Tarayıcı) | 10 m³ → 0,060 mm / 25 m³ → 0,083 mm |
| Hacimsel Doğruluk (Fotogrametri Sistemi ile) | 0,044 mm + 0,012 mm/m |
| Önerilen Nesne Boyutu Aralığı | 10–8000 mm |
| Referans Mesafesi | 300 mm |
| Görüş Derinliği | 650 mm (Tarayıcı) / 2300 mm (Tracker) |
| Çıktı Formatları | stl, ply, igs, asc ve diğerleri (özelleştirilebilir) |
| Çalışma Sıcaklığı | -10°C ~ 40°C |
| Bağlantı Yöntemleri | Kablolu Ethernet / Kablosuz WiFi 6.0 |
V-Track 3D Tarama Takip Sisteminin Avantajları
108 Lazer Hattı ile Geniş Kapsam
Sektörde lider 108 lazer hattı; geniş görüş alanı, yüksek yoğunluklu nokta bulutu ve tek görüntüde geniş tarama kapsamı sağlayarak karmaşık geometrileri eksiksiz yakalar.
Markersız Tam Özgürlük
Tarama sırasında marker (kodlu nokta) kullanımına gerek yoktur. Gerçek anlamda tak ve tara operasyonu; hazırlık süresini saatlerden saniyelere indirir.
Kablosuz ve Kesintisiz Çalışma
Dahili kablosuz modül ve çift pil hot-swap sistemi, kablo kısıtlaması olmaksızın sürekli güç devamlılığı sağlar. Saha koşullarında özgür hareket imkânı sunar.
Çift Modlu Esnek Platform
Tarayıcı ve tracker bağımsız veya iş birliği içinde çalışabilir. Küçük hassas parçalardan onlarca metrelik dev iş parçalarına kadar tek sistem üzerinden tam kapsam sağlanır.
Yüz Tanıma Güvenliği
Dünya'da bir ilk olan entegre yüz tanıma modülü; yetkisiz erişimi engeller ve çok kullanıcılı ortamlarda kişisel ön ayarların anında devreye alınmasını sağlar.
Havacılık Sınıfı Karbon Fiber Gövde
Uzun süreli tek el kullanımında bile konfor sağlayan hafif ve dayanıklı karbon fiber yapı; zorlu saha ve üretim ortamlarına uygun sağlamlık sunar.
V-Track için Neden VIP3D Tasarım?
VIP3D Tasarım, V-Track 3D Tarama Takip Sistemi başta olmak üzere profesyonel 3D tarama ekipmanlarını yalnızca tedarik eden değil, projenin ihtiyaç ve koşullarına göre en doğru çözümü birlikte belirleyen bir iş ortağı yaklaşımıyla hizmet vermektedir. Parça boyutu, ölçüm hassasiyeti, çalışma ortamı ve bütçe gibi kritik parametreler teknik ekibimiz tarafından değerlendirilerek en uygun konfigürasyon ve kurulum önerilir.
V-Track 3D Tarama Takip Sistemi İçin Teklif ve Demo Talep Edin
V-Track 3D Tarama Takip Sistemi'nin projenize uygunluğunu değerlendirmek, AlphaVista veya AlphaScan gibi diğer modellerle karşılaştırma yapmak ya da demo talebinde bulunmak için VIP3D Tasarım ile iletişime geçebilirsiniz. Parça boyutunuza, hassasiyet gereksinimlerinize ve çalışma ortamınıza göre en doğru 3D tarama çözümünü birlikte belirleyelim.
Sık Sorulan Sorular
V-Track ile AlphaVista arasındaki temel fark nedir?
AlphaVista, tek başına çalışan yüksek hassasiyetli bir el tipi 3D tarayıcıdır. V-Track ise tarayıcı + optik tracker çift bileşenli bir sistem olup büyük alanlı ölçümleme ve dev iş parçası taramalarında tracker modu sayesinde çok daha geniş kapsam ve daha yüksek hacimsel doğruluk sunar. 10 mm'den 8000 mm'ye kadar nesne boyutu aralığı gerektiren projelerde V-Track ön plana çıkar.
V-Track tarama sırasında marker (kodlu nokta) gerektirir mi?
Hayır. V-Track, entegre büyük ölçekli fotogrametri teknolojisi sayesinde marker kullanmaksızın tarama yapabilir. Bu özellik hazırlık süresini önemli ölçüde kısaltır ve saha operasyonlarında büyük esneklik sağlar.
V-Track'in tarama hassasiyeti nedir?
Sadece tarayıcı modunda 0,020 mm'ye, takip modunda ise 0,025 mm'ye kadar maksimum hassasiyet elde edilebilir. Fotogrametri sistemiyle birlikte kullanıldığında hacimsel doğruluk 0,044 mm + 0,012 mm/m değerine ulaşır.
Kablosuz çalışma mümkün mü, pil ömrü nasıl?
Evet. V-Track, dahili kablosuz modül ve WiFi 6.0 desteğiyle tamamen kablosuz çalışır. Çift pil hot-swap (sıcak takma) sistemi; pil değişimi sırasında taramayı durdurmaya gerek kalmadan kesintisiz güç devamlılığı sağlar.
V-Track kaç farklı tarama moduyla çalışır?
Dört farklı modda çalışır: 50 çapraz mavi lazerle yüksek hızlı tarama, 7 paralel mavi lazerle hassas tarama, 1 tekli mavi lazerle derin delik ve kör nokta taraması ve 50 çapraz mavi lazerle tracker taraması. Her mod, farklı yüzey ve geometri tiplerine yönelik optimize edilmiştir.
Yüz tanıma güvenlik özelliği ne işe yarar?
V-Track'teki yüz tanıma modülü hem cihazın güvenlik anahtarı olarak işlev görür hem de çok kullanıcılı ortamlarda kişisel ön ayarların yüz tanımayla anında çağrılmasına olanak tanır. Bu sayede farklı operatörler arasında kesintisiz geçiş ve kişiselleştirilmiş çalışma deneyimi sağlanır.
V-Track hangi boyuttaki parçaları tarayabilir?
Önerilen nesne boyutu aralığı 10 mm ile 8000 mm arasındadır. Tracker modu etkinleştirildiğinde tarama alanı 2600×2200 mm'ye kadar genişler; bu da otomotiv parçaları, büyük kalıplar ve yapısal bileşenler gibi hacimli iş parçalarının eksiksiz taranmasını mümkün kılar.
Standart pakette neler bulunur?
Standart konfigürasyon; V-Track 3D Tarayıcı, Optik Tracker, kalibrasyon tahtası ve çubuğu, 350 adet 12mm marker, karbon fiber tripod, 3D tarama yazılımı ve her iki bileşen için ayrı taşıma çantası içerir. İş istasyonu opsiyonel olarak eklenebilir.
Sipariş ve teknik bilgi nasıl alınır?
Teklif, sipariş ve teknik bilgi talepleriniz için sayfadaki ilgili butonları kullanarak VIP3D Tasarım ekibiyle hızlıca iletişime geçebilirsiniz. Projenizin gereksinimlerine göre en uygun 3D tarama çözümü yönlendirmesi sağlanır.
V-Track 3D Tarama Takip Sistemi İçin Teknik Bilgi ve Teklif Alın
V-Track 3D Tarama Takip Sistemi; büyük parça ölçümleme, markersız saha operasyonu ve metroloji sınıfı hassasiyet ihtiyaçlarını tek bir platformda karşılayan güçlü bir endüstriyel 3D tarama çözümüdür. VIP3D Tasarım olarak bu sistemin projenize katkısını doğrudan değerlendirmeniz için teknik destek, demo ve teklif süreçlerinde yanınızdayız. Uygulama alanınıza en uygun 3D tarama çözümü için bizimle iletişime geçin.
