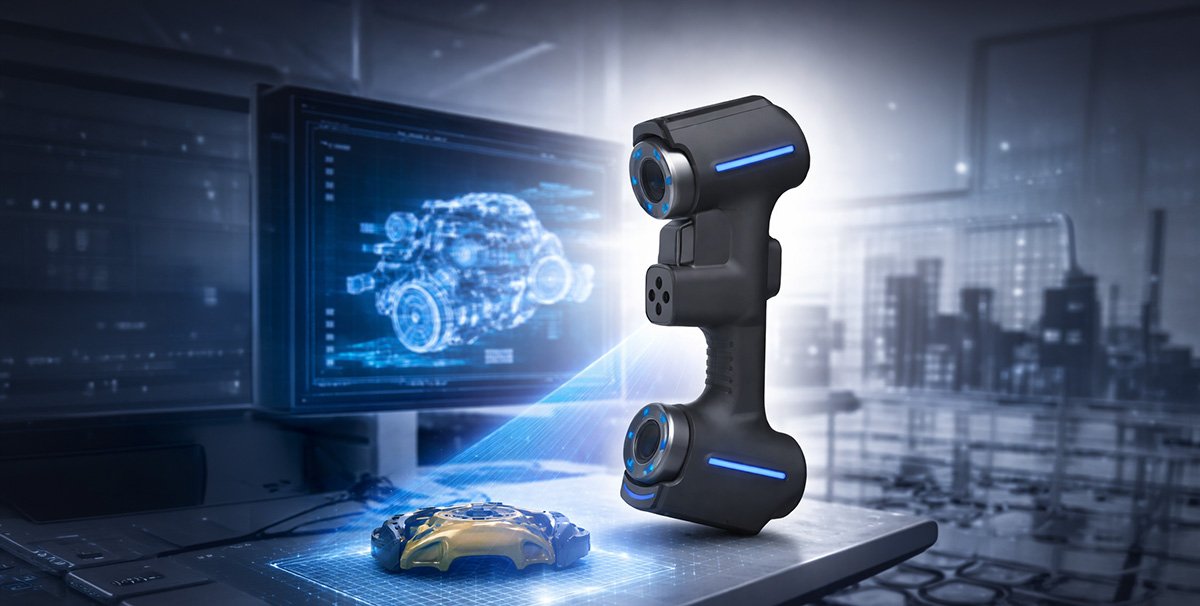

3D Tarama Cihazı Nedir ve Nasıl Kullanılır?

3D tarama cihazı; bir fiziksel nesnenin yüzey geometrisini temas gerektirmeksizin, ışık veya lazer tabanlı sensörler aracılığıyla dijital ortama aktaran ölçüm ve modelleme ekipmanıdır. Endüstriyel kalite kontrolden tersine mühendisliğe, medikal uygulamalardan kültürel miras belgelemine kadar çok geniş bir kullanım yelpazesine sahip olan bu teknoloji; geleneksel temaslı ölçüm yöntemlerinin erişemediği geometrilerde, çok daha hızlı ve tekrarlanabilir veri üretmesiyle öne çıkar.

Bu rehberde; 3D tarama cihazının temel çalışma prensiplerini, farklı tarayıcı türlerini, doğru cihaz seçim kriterlerini ve adım adım kullanım sürecini ele alacağız. Endüstriyel ölçüm, prototipleme veya kalite kontrol gibi farklı ihtiyaçlar için hangi cihazın nasıl kullanılması gerektiğini somut verilerle açıklayacağız.

3D Tarama Cihazı Nedir?

3D tarama cihazı; bir nesnenin dış yüzeyini veya iç yapısını yüksek yoğunlukta ölçüm noktası üreterek üç boyutlu dijital modele dönüştüren optik ya da lazer tabanlı bir ölçüm sistemidir. Cihazın ürettiği ham veri, nokta bulutu (point cloud) adı verilen üç boyutlu koordinat setlerinden oluşur. Bu veri; yazılım aracılığıyla yüzey ağına (mesh) ve ardından CAD modeline dönüştürülebilir.

Profesyonel bir 3D tarama sürecinde elde edilen bu dijital model; boyutsal doğrulama, tersine mühendislik, CAD karşılaştırma analizi, simülasyon ve dijital arşivleme gibi pek çok uygulamanın temelini oluşturur.

3D Tarama Cihazlarının Temel Çalışma Prensipleri

Tüm 3D tarayıcılar üç temel aşamada çalışır: veri yakalama, ölçüm hesaplama ve veri işleme. Bu aşamaların her biri, nihai modelin kalitesini doğrudan belirler.

Veri Yakalama

Tarayıcı; lazer, yapılandırılmış ışık veya fotoğraf tabanlı yöntemlerle nesneden sinyal toplar. Bu aşamada sensörün çözünürlüğü, kullanılan dalga boyu ve tarama mesafesi veri kalitesini belirleyen kritik parametrelerdir. Yüksek çözünürlüklü sensörler daha fazla nokta üretir; ancak işlem süresi ve depolama gereksinimi de artar.

Ölçüm Hesaplama

Sensörden gelen ham sinyaller; üçgenleme, faz kayması veya zaman-yayılım gibi matematiksel yöntemlerle her noktanın uzaysal koordinatına (X, Y, Z) dönüştürülür. Bu aşamanın doğruluğu, cihazın ölçüm hassasiyetini belirler. 3D tarama hassasiyet aralıkları; kullanılan teknoloji ve cihaz sınıfına göre 0,01 mm ile birkaç mm arasında değişir.

Veri İşleme

Ham nokta bulutları yazılımla hizalanır (registration), gürültü temizlenir ve üçgen yüzey ağı (mesh) oluşturulur. Gerekirse doku (texture) bilgisi eklenir ve kalite analizleri yapılır. Son aşamada veri; STL, OBJ, STEP veya IGES gibi uygun formatlara dönüştürülerek CAD veya metroloji yazılımlarına aktarılır.

Farklı 3D Tarayıcı Türleri ve Kullanım Alanları

3D tarama cihazı seçimi; öncelikle uygulamanın hassasiyet gereksinimi, parça boyutu ve çalışma ortamına göre şekillenir. Endüstride yaygın olarak kullanılan beş temel tarayıcı teknolojisi aşağıda açıklanmaktadır.

Lazer Triangülasyon Tarayıcılar

Nasıl çalışır: Lazer ışını nesne üzerine düşürülür; kamera yansıyan noktayı algılar ve üçgenleme algoritmasıyla derinlik hesaplanır.

Avantajları: Yüksek doğruluk ve hızlı veri toplama kapasitesi. İnce detaylar ve karmaşık yüzeylerde güçlü performans.

Kullanım alanları: Endüstriyel kalite kontrol, tersine mühendislik ve hassas parça ölçümü. Özellikle otomotiv, makine imalatı ve savunma sanayinde standart tercih.

Dikkat: Parlak yansıtıcı ve şeffaf yüzeylerde ek hazırlık (mat sprey) gerektirebilir.

Yapılandırılmış Işık (Structured Light) Tarayıcılar

Nasıl çalışır: Projektör aracılığıyla nesneye çizgi veya nokta desenleri yansıtılır; kameralar desenin deformasyonunu analiz ederek 3D yüzey oluşturur.

Avantajları: Geniş yüzey alanını tek seferde yüksek çözünürlükte tarama kapasitesi. Yüzey dokusunu bozmaz.

Kullanım alanları: Kalıp muayenesi, dental taramalar, medikal uygulamalar ve kültürel miras belgelmesi. AlphaScan el tipi 3D tarayıcı; mavi lazer teknolojisiyle bu kategoride endüstriyel standartta hassasiyet sunar.

Fotogrametri Sistemleri

Nasıl çalışır: Farklı açılardan çekilen yüzlerce fotoğraf; yazılımla birleştirilerek üç boyutlu model üretilir.

Avantajları: Düşük ekipman maliyeti, yüksek taşınabilirlik ve büyük nesnelerde geniş alan kapsama.

Kullanım alanları: Arkeoloji, inşaat izleme, büyük ölçekli alan taraması ve maliyet odaklı projeler. Tekil nokta doğruluğu diğer optik yöntemlere kıyasla daha düşük olduğundan kritik tolerans gerektiren uygulamalarda lazer taramayla kombine kullanılır.

LiDAR ve Zaman-Yayılım (Time-of-Flight) Tarayıcılar

Nasıl çalışır: Işık darbeleri gönderilir; yansıma süresine göre uzaklık hesaplanır.

Avantajları: Uzun menzil (onlarca metre ve üzeri) ve hızlı saha taraması.

Kullanım alanları: Mimarlık ve inşaat ölçümü, altyapı analizi, büyük hacimli tesis taraması ve otonom araç sensörleri. Hassasiyeti lazer triangülasyona kıyasla düşüktür; mikron düzeyi gerektiren endüstriyel ölçümlerde tercih edilmez.

Bilgisayarlı Tomografi (CT) Tarayıcılar

Nasıl çalışır: X-ışını kullanarak nesnenin iç yapısını katman katman görüntüler; iç hacimsel veri üretir.

Avantajları: İç geometriyi tahrip etmeden dijitalleştirir; yüzey taramasının erişemediği iç boşluklar ve malzeme kusurlarını ortaya koyar.

Kullanım alanları: Medikal implant analizi, biyomedikal araştırma, malzeme bilimi ve kritik parçalardaki iç kusur tespiti.

El Tipi (Handheld) ve Masaüstü Sistemler: Hangisi Ne Zaman?

El tipi tarayıcılar: Sahaya taşınabilir, büyük ve karmaşık nesnelerin farklı açılardan taranmasına olanak tanır. Üretim hattında, sahada veya taşınamayacak nesnelerin ölçümünde tercih edilir.

Masaüstü tarayıcılar: Sabit konumda yüksek hassasiyetli tarama sağlar. Küçük-orta boyutlu parçalarda maksimum çözünürlük gerektiren laboratuvar ve üretim hattı uygulamaları için idealdir.

Mevcut 3D tarama cihazı modelleri arasında hem el tipi hem masaüstü kategorilerde çok farklı hassasiyet ve fiyat seçenekleri yer almaktadır. Doğru model seçimi; uygulama gereksinimi, parça boyutu ve bütçe üçgeninde şekillenir.

3D Tarama Cihazı Seçim Kriterleri

Piyasada çok sayıda marka ve model bulunduğundan 3D tarama cihazı seçimi, doğru kriterlerin önceliklendirilmesini gerektirir.

Hassasiyet ve Çözünürlük

Uygulamanızın tolerans gereksinimine göre hassasiyet sınıfını belirleyin. Havacılık veya kalıp muayenesi için mikron düzeyinde hassasiyet şartken, prototipleme veya görselleştirme için daha geniş toleranslar kabul edilebilir.

Tarama Hızı ve Boyut Kapasitesi

Seri üretim kalite kontrolü için yüksek tarama hızı (saniyede nokta sayısı) kritik önem taşır. Büyük parçalar için geniş menzil ve maksimum tarama alanı belirleyici kriterler arasındadır.

Taşınabilirlik ve Çalışma Ortamı

Saha çalışması veya büyük nesneler için el tipi ve taşınabilir sistemler; laboratuvar veya üretim hattı için masaüstü sistemler değerlendirilmelidir.

Yazılım Uyumluluğu

Kullandığınız CAD veya metroloji yazılımlarıyla uyumluluk, entegrasyon maliyetini ve verimliliği doğrudan etkiler. Desteklenen çıktı formatlarını (STL, STEP, OBJ, E57) önceden kontrol edin.

Bütçe ve Toplam Sahip Olma Maliyeti

Cihaz fiyatının yanı sıra kalibrasyon giderleri, yazılım lisansları, operatör eğitimi ve bakım maliyetlerini de toplam sahip olma maliyeti (TCO) hesabına dahil edin.

3D Tarama Cihazı Adım Adım Kullanım Rehberi

1. Kurulum ve Bağlantı

Tarayıcıyı tripod, döner tabla veya sabit montaj üzerine üretici talimatına göre kurun. Güç kaynağı, USB/Ethernet bağlantıları ve sensör hizalamasını kontrol edin. Taşınabilir sistemlerde cihazı çalışma ortamına getirdikten sonra en az 15–20 dakika ısınma süresi tanıyın; termal denge sağlanmadan yapılan taramalar doğruluk kaybına yol açabilir.

2. Kalibrasyon

Her yeni kurulum, ortam değişikliği veya uzun aranın ardından kalibrasyonu yenileyin. Üreticinin sağladığı referans plakasını kullanarak yazılımın yönlendirmesiyle kalibrasyonu tamamlayın. 3D tarama cihazı kalibrasyonu; residual error değeri kabul edilebilir sınır içinde kalana dek tekrarlanmalı, sonuçlar tarih ve ortam bilgisiyle kayıt altına alınmalıdır.

3. Parça Hazırlığı

Taranacak yüzeyi kirden, yağdan ve gevşek malzeme kalıntılarından temizleyin. Parlak metal, krom kaplama veya şeffaf yüzeyler gibi optik açıdan zorlayıcı malzemelerde geçici mat sprey uygulayın. Parçayı sabit platforma veya döner tablaya yerleştirin; referans hedef işaretleri (target markers) gerekiyorsa bu aşamada konumlandırın.

4. Tarama Parametrelerinin Ayarlanması

Yazılımda proje oluşturun ve çözünürlük, tarama hızı ile filtreleme ayarlarını seçin. İnce detaylar için yüksek çözünürlük; büyük parçalar için daha geniş tarama alanı tercih edin. Kısa bir ön tarama yaparak yüzey elemanlarının düzgün yakalandığını doğrulayın.

5. Tarama Süreci

Parçayı döndürerek veya tarayıcıyı farklı açılara getirerek çok yönlü veri toplayın. Her tarama pasını etiketleyin. Gölgelenmiş veya eksik kalan bölgeleri fark ettiğinizde o bölgeye özel ilave geçişler yapın; tam yüzey kapsama olmadan veri birleştirme sağlıklı sonuç vermez.

6. Veri Birleştirme (Registration) ve Temizleme

Farklı açılardan alınan taramaları ortak referans noktaları veya konumsal verilerle hizalayın. Gürültü noktalarını ve aykırı değerleri filtreleyin. Registration hatası (residual error); tolerans sınırı içinde kalmalıdır, aksi halde birleştirme adımı tekrarlanmalıdır.

7. Mesh Oluşturma ve Kalite Kontrolü

Nokta bulutundan yüzey ağı oluşturun; delikleri doldurun ve düzgünleştirme (smoothing) uygulayın. Ölçüm doğruluğunu referans nesneyle karşılaştırarak doğrulayın. CAD karşılaştırma analizi yapılacaksa renk haritası ve sapma raporu bu aşamada üretilir.

8. Dışa Aktarım

Projenizin amacına göre uygun format seçin: 3D baskı için STL, CAD modelleme için STEP veya IGES, metroloji yazılımları için E57 veya PLY. Kalite kontrol raporları PDF veya proje dosyası formatında arşivlenerek izlenebilirlik güvence altına alınır.

Yaygın Hatalar ve Kaçınma Yolları

• Kalibrasyonsuz tarama: Her tarama seansı öncesinde kalibrasyon kontrolü yapılmaması en sık karşılaşılan hatadır. Doğruluk garantisi için zorunludur.
• Termal dengeyi beklemeden başlamak: Soğuktan sıcak ortama taşınan cihazla ilk 20 dakika içinde yapılan taramalar güvenilmez sonuç verir.
• Yetersiz tarama pozisyonu: Az sayıda pozisyonla alınan taramalar; yüzeyin gölge kalan bölgelerini eksik bırakır. Tam kapsama için yeterli sayıda açıdan tarama alın.
• Yansıtıcı yüzeyleri hazırlamamak: Parlak metal veya şeffaf yüzeylere sprey uygulamadan tarama yapmak; gürültülü ve delikli nokta bulutu verisi üretir.
• Titreşimli ortamda çalışmak: Pres, kompresör veya yoğun trafik yakınında yapılan taramalar; hareket kaynaklı veri bozulmasına neden olabilir.
• Yazılım güncellemelerini ihmal etmek: Cihaz firmware ve yazılım güncellemeleri; kalibrasyon parametrelerini etkileyebilir. Güncelleme sonrasında kalibrasyon mutlaka yenilenmelidir.

Sıkça Sorulan Sorular

3D tarama cihazı nedir ve hangi temel bileşenlerden oluşur?

3D tarama cihazı; bir nesnenin yüzey geometrisini ve bazen renk bilgisini dijital ortama aktaran optik veya lazer tabanlı bir ölçüm sistemidir. Temel bileşenleri şunlardır: ışık kaynağı (lazer, LED projektör veya flaş), görüntü sensörü (bir veya birden fazla kamera), veri işleme ünitesi (yazılım), konumlandırma sistemi (döner tabla, referans işaretleyiciler veya IMU) ve bilgisayar bağlantısı (USB 3.0, Ethernet). Cihazın tipi; doğruluk, tarama hızı, menzil ve uygulama alanına göre farklılaşır.

Hangi tarama yöntemi hangi durumda tercih edilmeli?

Endüstriyel parça ölçümü ve tersine mühendislik için lazer triangülasyon veya yapılandırılmış ışık tarayıcılar tercih edilir; mikron düzeyinde hassasiyet sunarlar. Büyük alan taramaları ve maliyet odaklı projeler için fotogrametri uygun seçimdir. Uzun menzilli alan ve altyapı ölçümü için LiDAR/ToF teknolojisi öne çıkar. İç geometri analizi gerektiren uygulamalarda ise CT tarama tercih edilir.

3D tarama cihazını kullanmadan önce nelere dikkat etmeliyim?

Başarılı bir tarama için; cihazın termal dengeye ulaşmasını bekleyin, kalibrasyonu yenileyin, yüzeyi temizleyin ve gerekirse mat sprey uygulayın. Referans işaretleyicileri yerleştirin, tarama alanının uygun aydınlatma koşullarına sahip olduğunu kontrol edin ve titreşim kaynaklarından uzak durun.

3D tarama verisi hangi formatlarda kaydedilir?

Ham nokta bulutu; PLY, XYZ, E57 veya TXT formatlarında kaydedilir. İşlenmiş yüzey ağı için STL ve OBJ yaygın formatlardır. CAD modelleme amacıyla STEP veya IGES kullanılır. Doku bilgisi içeren görsel modeller için OBJ + MTL veya FBX tercih edilir. Metroloji raporları ise genellikle PDF veya proje dosyası olarak arşivlenir.

3D tarama cihazı satın almak mı, hizmet almak mı daha mantıklı?

Yılda yirmiden az proje için hizmet alımı genellikle daha ekonomiktir; kalibrasyon, bakım ve yazılım lisansı gibi gizli maliyetler bulunmaz. Sürekli ve yoğun kullanım gereksinimi olan firmalar için cihaz satın alımı uzun vadede avantajlı olabilir; ancak toplam sahip olma maliyetinin (ekipman + eğitim + kalibrasyon + yazılım) önceden hesaplanması önerilir.
