İmplant 3D Tarama: Medikal Ürünlerde Mikron Hassasiyetli Dijital Ölçüm

Tıp teknolojisinde doğruluk; yaşam kalitesini, cerrahi başarı oranını ve uzun vadeli hasta memnuniyetini doğrudan belirleyen kritik bir değişkendir. Dental implanttan kalça protezine, omurga füzyon cihazından işitme implantına kadar her medikal bileşen, bireyin benzersiz anatomisine milimetrenin altında hassasiyetle uyum sağlamak zorundadır. İmplant 3D tarama; bu hassasiyet gereksinimini karşılamanın günümüzde en güvenilir ve tekrarlanabilir yolunu sunan dijital ölçüm yöntemidir.

Bu makalede; implant 3D taramanın nasıl çalıştığını, hangi medikal alanlarda uygulandığını, mikron hassasiyetin klinik açıdan neden bu kadar önemli olduğunu ve teknolojinin medikal cihaz üretimine sağladığı somut avantajları ele alacağız.

İmplant 3D Tarama Nedir?

İmplant 3D tarama; bir implantın veya implant yerleştirilecek anatomik bölgenin yüzey geometrisini optik tarama teknolojisiyle yüksek çözünürlükte dijital ortama aktarma sürecidir. Bu yöntemde lazer veya yapılandırılmış ışık kaynakları; implantın fiziksel yüzeyini ya da hastanın kemik ve doku yapısını tararak milyonlarca ölçüm noktasından oluşan nokta bulutu verisi üretir.

Elde edilen dijital model; hem implantın üretim toleranslarını doğrulamak hem de hastaya özel implant tasarımının anatomik uyumunu optimize etmek için kullanılır. Geleneksel alçı ölçüm veya manuel ölçüm yöntemleriyle karşılaştırıldığında implant 3D tarama; çok daha yüksek hassasiyet, çok daha kısa süre ve tekrarlanabilir veri üretimi sunar.

Mikron Hassasiyet Neden Bu Kadar Önemlidir?

Mikron; bir milimetrenin binde biri, yani 0,001 mm’ye karşılık gelen uzunluk birimidir. Günlük hayatta gözle görülmesi güç olan bu ölçek, implant uygulamalarında kritik bir anlam taşır.

Dental İmplantlarda Mikron Hassasiyet

Bir dental implantın vida bölümü ile kron arasındaki bağlantı noktası (implant-abutment arayüzü) mikronlar düzeyindeki boşluklara son derece duyarlıdır. Bu bölgedeki küçük geometrik sapmalar; bakteri birikimi, kemik kaybı ve uzun vadede implant başarısızlığıyla doğrudan ilişkilidir. İmplant 3D tarama, bu kritik yüzeylerin imalat sonrası doğrulanmasında referans yöntem olarak öne çıkar.

Ortopedik İmplantlarda Mikron Hassasiyet

Kalça, diz veya omuz protezlerinde implant bileşenlerinin birbirine temas eden yüzeyleri; aşınma direnci, eklem hareketi ve uzun vadeli doku uyumu açısından mikron düzeyinde geometrik doğruluk gerektirir. Tolerans dışına çıkmış bir ortopedik implant bileşeni; erken aşınmaya, eklem instabilitesine ve revizyon cerrahisi ihtiyacına yol açabilir.

Omurga ve Nöroşirürji İmplantlarında Mikron Hassasiyet

Omurga füzyon cage’leri, pedikül vidaları ve nöroşirürikal implantlar; yerleştirildikleri anatomik alandaki milimetrik hatalar dahi sinirsel komplikasyonlara neden olabileceğinden en yüksek doğruluk standartlarında üretilmek zorundadır. Bu kategoride implant 3D tarama; hem üretim kalite kontrolü hem de preoperatif planlama desteği olarak kullanılır.

İmplant 3D Tarama Nasıl Yapılır?

İmplant 3D tarama süreci; uygulamaya bağlı olarak iki temel senaryoda gerçekleşir: implantın kendisinin üretim sonrası kalite kontrolü veya hastanın anatomisinin dijitalleştirilmesi yoluyla kişiye özel implant tasarımı.

Üretim Kalite Kontrolü: İmplantın Taranması

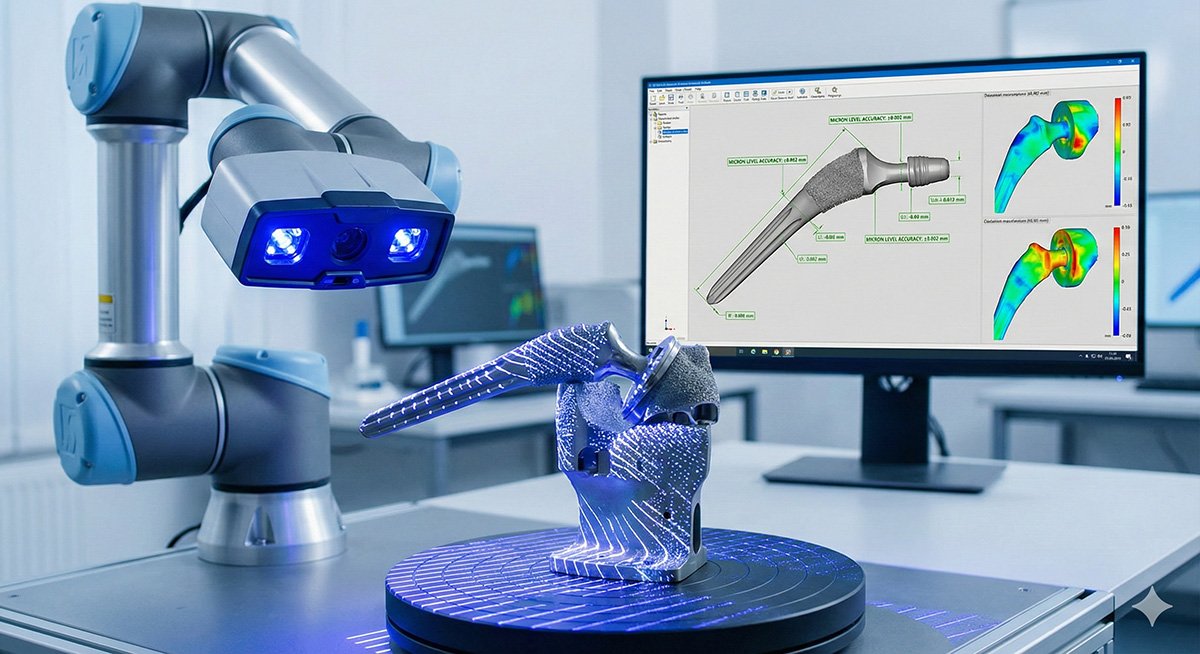

Üretimden çıkan implant bileşeni; metroloji sınıfı bir tarayıcıyla tüm yüzeyleri kapsayacak şekilde taranır. Elde edilen nokta bulutu, tasarım dosyasındaki (CAD) nominal geometriyle karşılaştırılır. Renk haritası formatındaki sapma analizi; tolerans dışı bölgeleri milimetrik hassasiyetle görselleştirir. Bu süreç; partiye ait her birimin spesifikasyonlara uygunluğunu doğrulayan yüzde yüz muayene kapasitesi sunar.

Kişiye Özel İmplant Tasarımı: Anatominin Taranması

Hastanın kemik yapısı, dişi veya ilgili anatomik bölgesi taranarak bireysel geometri dijital ortama aktarılır. Bu veri; kişiye özel implant tasarımının temelini oluşturur. Özellikle kraniyal, maksilofasiyal ve kalça rekonstrüksiyon vakalarında standart boyutlu implantların yetersiz kaldığı durumlarda hasta anatomisine birebir uygun bileşenlerin üretilmesine olanak tanır.

Medikal Ürünlerde İmplant 3D Taramanın Kullanım Alanları

Diş Hekimliği ve Dental İmplantoloji

Dental implantoloji; implant 3D taramanın en yaygın uygulama alanlarından birini oluşturur. Hastanın çene kemiği yapısının üç boyutlu dijital modeli; implant açısının, derinliğinin ve çapının preoperatif olarak planlanmasını sağlar. Bunun yanı sıra implant üstü restorasyonların (kron, köprü, protez) anatomik uyumu ve oklüzal (ısırma) dengesi, tarama verileri üzerinden simüle edilerek optimize edilir.

Ortopedi ve Travmatoloji

Kalça, diz ve omuz protezleri; menteşe sistemi, yüzey kaplamaları ve kemik temas geometrisi açısından son derece karmaşık bileşenlerden oluşur. İmplant 3D tarama; bu bileşenlerin üretim sonrası boyutsal doğrulamasını hızlandırır ve seri üretimde kararlı kalite güvencesi sağlar. Ayrıca kişiye özel (custom) ortopedik implantların tasarımında hasta BT (bilgisayarlı tomografi) verileriyle entegre kullanılır.

Omurga Cerrahisi

Omurga implantları; boyut çeşitliliği ve anatomiye özgü geometrik gereksinimler açısından medikal cihaz üretiminin en zorlu kategorilerinden birini oluşturur. Pedikül vidası, cage ve plak sistemlerinin boyutsal doğrulaması; implant 3D tarama ile standart CMM yöntemlerine kıyasla çok daha hızlı ve kapsamlı biçimde gerçekleştirilebilir.

İşitme Cihazları ve Koklear İmplantlar

Koklear implant elektrot dizileri; insan kulak anatomisinin kıvrımlı yapısına uyum sağlayacak biçimde milimetrenin altında toleranslarla üretilir. Bu bileşenlerin kalite kontrolünde implant 3D tarama; geleneksel yöntemlerin erişemediği küçük ve karmaşık geometrileri eksiksiz biçimde dijitalleştirir.

Protez ve Ortez Üretimi

Kişiye özel protez ve ortez üretiminde hastanın kalan ekstremitesi veya vücut segmenti taranarak tam uyumlu bir arayüz tasarlanır. Bu yaklaşım; hem hasta konforunu artırır hem de cihazın işlevsel performansını optimize eder. Geleneksel alçı kalıp yöntemine kıyasla tarama tabanlı süreç çok daha hızlı ve hijyeniktir.

Medikal Cihaz Ar-Ge ve Prototipleme

Yeni implant tasarımlarının geliştirme sürecinde implant 3D tarama; fiziksel prototipin tasarım dosyasıyla karşılaştırılmasını sağlayarak iterasyon döngüsünü hızlandırır. Tasarım revizyonları sanal ortamda doğrulanabildiğinden fiziksel prototip sayısı azalır; bu da hem Ar-Ge maliyetini hem de ürünün pazara çıkış süresini kısaltır.

İmplant 3D Taramanın Avantajları

Mikron Düzeyinde Ölçüm Doğruluğu

Metroloji sınıfı tarayıcılar; implant yüzeylerini 0,01–0,02 mm hassasiyetle dijitalleştirir. Bu doğruluk seviyesi; dental, ortopedik ve nöroşirürikal implantların tüm kritik geometrik özelliklerinin güvenilir biçimde doğrulanmasını sağlar.

Temassız Ölçüm

İmplant yüzeyleri; özellikle titanyum ve kobalt-krom alaşımlarından üretilen ve yüzey kalitesinin kritik olduğu bileşenler, temaslı ölçüm ucuyla çizilebilir ya da yüzey dokusuna zarar görebilir. İmplant 3D tarama bu riski tamamen ortadan kaldırır.

Tam Yüzey Kapsama

Geleneksel koordinat ölçüm makineleri (CMM) yalnızca seçili noktalarda veri üretirken, implant 3D tarama tüm yüzey geometrisini eksiksiz belgeler. Özellikle organik formlara sahip kemik temas yüzeyleri ve osseointegrasyona hazır pürüzlü yüzeylerde bu fark belirleyicidir.

Hız ve Yüksek Hacim Kapasitesi

Seri üretimdeki implant partilerinin tamamının boyutsal kontrolü; geleneksel yöntemlerle saatler alabilirken implant 3D tarama ile dakikalara iner. Metroloji sınıfı 3D tarayıcılar; saniyede milyonlarca nokta üretme kapasitesiyle yüksek hacimli medikal cihaz kalite kontrolünü pratikte mümkün kılar.

Dijital İzlenebilirlik ve Regülasyon Uyumu

Medikal cihaz sektörü; FDA 21 CFR Part 820, ISO 13485 ve Avrupa MDR (Medical Device Regulation) gibi sıkı kalite düzenlemelerine tabidir. İmplant 3D tarama verileri; her bileşenin ölçüm geçmişini dijital olarak arşivler ve regülasyon denetimlerinde gerekli izlenebilirlik belgelerini sağlar.

Kişiye Özel Üretimi Mümkün Kılar

Standart boyutlu implantların yetersiz kaldığı karmaşık anatomik vakalarda; hastanın tarama verilerinden türetilen kişiye özel implant tasarımı ve üretimi mümkün hale gelir. Bu yaklaşım; hem cerrahi başarı oranını artırır hem de komplikasyon riskini azaltır.

İmplant 3D Taramada Dikkat Edilmesi Gereken Teknik Noktalar

Yüzey Yansıtıcılığı

Titanyum, kobalt-krom ve paslanmaz çelik gibi metalik implant malzemeleri; optik tarama açısından zorlayıcı yüzeyler oluşturabilir. Yüksek yansıtıcılık; nokta bulutu verisinde boşluk ve gürültüye yol açabilir. Mavi lazer teknolojisi, geleneksel kırmızı lazere kıyasla bu tür yüzeylerde belirgin olarak daha kararlı veri üretir.

Küçük Geometrik Detaylar

Dental implant vida profilleri, kemik temas yüzeylerindeki mikro-pürüzlülük ve küçük bağlantı delikleri gibi ince geometrik detaylar; yüksek çözünürlüklü tarayıcı gerektirir. Tarayıcının nokta yoğunluğu ve lens konfigürasyonu, bu detayların doğru yakalanmasında belirleyici rol oynar.

Kalibrasyon ve Ölçüm Belirsizliği

Medikal cihaz sektöründe ölçüm belirsizliğinin (measurement uncertainty) raporlanması yasal zorunluluk kapsamındadır. Kullanılan tarayıcının ISO 17025 akreditasyonuna sahip bir laboratuvarda kalibre edilmiş olması ve her ölçüm seansı öncesinde kalibrasyon doğrulamasının yapılması gerekir.

İmplant 3D Tarama ile Medikal Cihaz Üretiminin Geleceği

İmplant 3D tarama teknolojisi; yapay zeka destekli sapma analizi, gerçek zamanlı üretim hattı entegrasyonu ve BT/MRI verileriyle birleşik kişiye özel tasarım iş akışları gibi gelişmelerle evrilmeye devam etmektedir.

Özellikle hasta spesifik implant (PSI — Patient Specific Implant) üretiminin yaygınlaşmasıyla birlikte; tarama, tasarım ve üretim adımlarını kapsayan uçtan uca dijital iş akışları medikal cihaz sanayinin yeni standardı haline gelmektedir. Bu dönüşümde implant 3D tarama; zincirin hem başında (anatomi dijitalleştirme) hem sonunda (üretim doğrulama) kritik bir fonksiyon üstlenmektedir.

Türkiye’deki medikal cihaz ve implant üreticileri için bu dönüşüme hazırlık; hem uluslararası pazarlarda rekabet edebilmek hem de ISO 13485 ve MDR gibi regülasyon gerekliliklerini karşılamak açısından stratejik bir öncelik haline gelmiştir. Medikal cihaz projelerinizde mikron hassasiyetli 3D tarama hizmeti almak için proje detaylarınızla birlikte bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

İmplant 3D tarama ile standart ölçüm arasındaki temel fark nedir?

Geleneksel temaslı ölçüm yöntemleri; yalnızca önceden belirlenen noktalarda veri üretir ve insan operatörünün konumlandırma hassasiyetine bağımlıdır. İmplant 3D tarama ise tüm yüzey geometrisini temassız ve otomatik biçimde dijitalleştirir; böylece hem kapsamlı hem de tekrarlanabilir ölçüm verisi elde edilir. Özellikle karmaşık organik geometrilerde ve ince yüzey detaylarında bu fark belirleyicidir.

Her tür implant 3D taramayla ölçülebilir mi?

Optik 3D tarama; dış yüzey geometrisi olan implant bileşenlerinin büyük çoğunluğu için uygundur. Bununla birlikte, iç boşluk geometrisi veya malzeme yapısı analizi gerektiren durumlarda (gözenekli yüzeyler, iç kanallar) BT tarama ile kombinasyon gerekebilir. Hangi yöntemin uygun olduğunu belirlemek için implant tipinin ve ölçüm amacının önceden netleştirilmesi gerekir.

İmplant 3D tarama verileri ISO 13485 kapsamında kullanılabilir mi?

Evet. ISO 13485 ve FDA 21 CFR Part 820 kapsamındaki kalite yönetim sistemlerinde, implant 3D tarama verileri; ölçüm izlenebilirliği sağlandığı ve ölçüm belirsizliği raporlandığı koşuluyla geçerli boyutsal doğrulama belgesi olarak kullanılabilir. Kullanılan tarayıcının akredite kalibrasyon sertifikasına sahip olması bu sürecin zorunlu ön koşuludur.

Kişiye özel implant tasarımında 3D tarama ne aşamada devreye girer?

Kişiye özel implant iş akışında 3D tarama iki ayrı noktada devreye girer: ilk olarak hastanın anatomisini dijitalleştirme aşamasında (preoperatif planlama ve tasarım için), ikinci olarak üretilen implantın spesifikasyonlara uygunluğunu doğrulama aşamasında (kalite güvencesi için). Her iki aşamada da aynı yüksek hassasiyet standardı uygulanır.

İmplant 3D tarama hizmeti almak için parçayı teslim etmem gerekir mi?

Küçük ve orta boyutlu implant bileşenleri için atölye ortamında tarama tercih edilir; bu hem lojistik kolaylık hem de kontrollü ortam koşulları açısından avantajlıdır. Büyük ortopedik sistemler veya montaj durumunda incelenecek bileşenler için saha taraması da yapılabilir. Proje başında uygun tarama yöntemi birlikte belirlenir.
