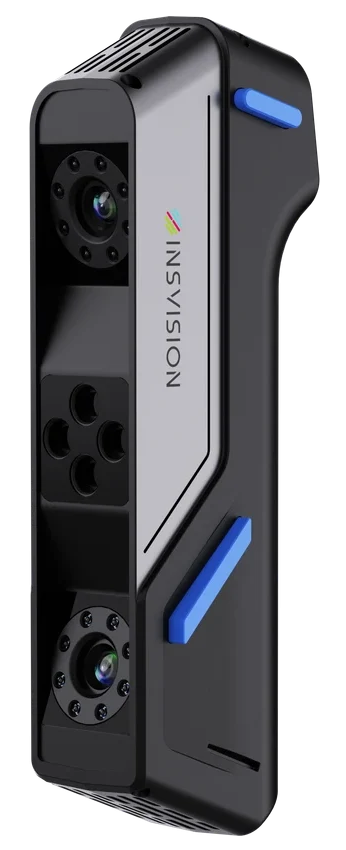

Apex 3D El Tipi 3D Tarama Cihazı – Hafif ve Hassas Mavi Lazer 3D Tarayıcı
Apex 3D, endüstriyel uygulamalar için geliştirilmiş, yaklaşık 450 g ağırlığında el tipi bir 3D tarama cihazıdır. Çok ışınlı mavi lazer teknolojisi ve markersız tarama desteğiyle karmaşık parçaları, koyu yüzeyleri ve ince detayları hızlı ve doğru biçimde dijitalleştirir. VIP3D Tasarım olarak tersine mühendislik, kalite kontrol ve ürün geliştirme ihtiyaçlarınız için Apex 3D çözümünü sunuyoruz.
- 34 çapraz, 17 paralel ve tek mavi lazer hattıyla 3 farklı tarama modu
- 0,020 mm'ye kadar maksimum hassasiyet, 0,01 mm çözünürlük
- Saniyede 6.500.000 ölçüm ve 1000×800 mm'ye kadar tarama alanı
- Markersız (işaretsiz) tarama ile kısa hazırlık süresi
- Yaklaşık 450 g hafif ve kompakt gövde, Type-C bağlantı
Apex 3D ile Taşınabilir Dijital Veri Toplama
Apex 3D, endüstriyel sınıfa yakın doğruluğu profesyonel seviyede erişilebilir bir fiyat yaklaşımıyla birleştiren el tipi bir 3D tarayıcıdır. Yaklaşık 450 g ağırlığındaki hafif tasarımı ve kompakt gövdesi; dar alanlarda, karmaşık yapılarda ve hızlı yerinde ölçüm gerektiren işlerde rahat kullanım sağlar.
Çok ışınlı mavi lazer tarama teknolojisi ve markersız tarama desteği sayesinde karmaşık iş parçalarının, koyu yüzeylerin ve ince yapıların yakalanmasını kolaylaştırır. Saniyede 6,5 milyon ölçüm hızı ve 1000×800 mm'ye kadar tarama alanıyla küçük hassas parçalardan orta ve büyük boyutlu bileşenlere kadar hızlı 3D veri toplar; tersine mühendislik, kalite kontrol, ürün geliştirme ve üretim doğrulama süreçlerine esnek bir dijital çözüm sunar.
Apex 3D Tarama Cihazı Nedir?
Apex 3D, Insvision tarafından geliştirilen, mavi lazer tabanlı el tipi bir 3D tarama cihazıdır. Üç farklı tarama modu sunar: 34 çapraz mavi lazer hattı ile yüksek hızlı tarama, 17 paralel mavi lazer hattı ile hassas tarama ve tek mavi lazer hattı ile derin delik tarama. Böylece iş parçasının geometrisine göre uygun mod seçilebilir.
Sınıf II (göz güvenli) lazer kullanan cihaz, Type-C arayüz ile bilgisayara bağlanır ve STL, PLY, OBJ, TXT gibi yaygın formatlarda çıktı verir. Markersız tarama desteği, cihaz açıldıktan hemen sonra veri toplamaya başlamayı mümkün kılar ve hazırlık süresini önemli ölçüde kısaltır.
Apex 3D Neden Tercih Edilir?
Apex 3D'yi öne çıkaran temel unsurlar; hafif gövde, çok modlu mavi lazer, markersız çalışma ve geniş tarama alanının bir arada sunulmasıdır. 450 g civarındaki ağırlık uzun süreli el tipi kullanımda konfor sağlarken, farklı tarama modları geniş yüzeylerin hızlı taranması ile ince yapıların detaylı yakalanması arasında denge kurar.
0,020 mm'ye kadar hassasiyet ve 0,02 mm + 0,035 mm/m hacimsel doğruluk değerleri; endüstriyel doğruluk, verimlilik ve kararlılığı daha erişilebilir bir maliyetle profesyonel 3D tarama kullanıcılarına sunar. Değerler, yapısal ışık tabanlı optik üç boyutlu ölçüm sistemleri için VDI/VDE 2634 Part 3 standardı ve JJF 1951-2021 kalibrasyon şartnamesine göre belirtilmiştir.
Apex 3D Tarama Cihazı Hangi Alanlarda Kullanılır?
Otomotiv Sanayii
Araç iç mekân parçaları, kaporta ve plastik bileşenlerin dar alanlarda bile taranmasını ve ölçüsel doğrulamasını destekler.
Kalıp İmalatı
Kalıp yüzeylerinin ve döküm detaylarının dijitalleştirilmesi, referans modelle karşılaştırılması ve tolerans kontrolünde kullanılır.
Makine İmalatı
Karmaşık makine parçalarının ölçümü, tersine mühendislik ve üretim doğrulaması için hızlı 3D veri sağlar.
Havacılık ve Uzay
Hassas bileşenlerin ve karmaşık geometrilerin ölçülmesi ve dijital arşivlenmesi süreçlerine destek verir.
Enerji Üretim Ekipmanları
Enerji sektöründe kullanılan parça ve ekipmanların yerinde taranması ile ölçüsel kontrol ve analiz imkânı sunar.
Raylı Sistemler
Raylı taşımacılıkta kullanılan parçaların ölçümü, kalite kontrolü ve yedek parça geliştirme çalışmalarında kullanılır.
Apex 3D Teknik Özellikler
Aşağıdaki tabloda Apex 3D el tipi 3D tarama cihazı'nın teknik parametrelerine ulaşabilirsiniz. Projenize uygunluğunu değerlendirmek veya farklı modellerle karşılaştırma yapmak için teknik ekibimizle iletişime geçebilirsiniz.
| Parametre | Değer |
|---|---|
| Model | Apex 3D |
| Yüksek Hızlı Tarama | 34 çapraz mavi lazer hattı |
| Hassas Tarama | 17 paralel mavi lazer hattı |
| Derin Delik Tarama | 1 tek mavi lazer hattı |
| Maksimum Hassasiyet | 0,020 mm |
| Maksimum Ölçüm Hızı | 6.500.000 ölçüm/saniye |
| Tarama Alanı | Maksimum 1000×800 mm; standart 650×500 mm |
| Maksimum Çözünürlük | 0,01 mm |
| Lazer Sınıfı | Sınıf II (Göz Güvenli) |
| Hacimsel Doğruluk | 0,02 mm + 0,035 mm/m |
| Çalışma Mesafesi | 300 mm |
| Alan Derinliği | 650 mm |
| Çıktı Formatları | STL, PLY, OBJ, TXT vb. |
| Çalışma Sıcaklığı | -10°C ile 40°C arası |
| Ağırlık | Yaklaşık 450 g (ana ünite) |
| Arayüz Tipi | Type-C |
| Minimum Bilgisayar Gereksinimi | Windows 10 veya üzeri (64 bit); NVIDIA GTX/RTX serisi ekran kartı (RTX 4060 veya üzeri önerilir), 8 GB veya üzeri VRAM; Intel Core i7-13700H veya üzeri işlemci; 32 GB veya üzeri RAM |
Apex 3D Tarama Cihazının Avantajları
Hafif ve Taşınabilir
Yaklaşık 450 g ağırlığıyla dar alanlara kolayca ulaşır ve uzun süreli el tipi kullanımda konforlu bir deneyim sunar.
Çok Modlu Mavi Lazer
34 çapraz ve 17 paralel mavi lazer hattı, geniş alanların hızlı taranması ile ince yapıların detaylı yakalanmasını dengeler; tek hatlı mod ise derin deliklere erişim sağlar.
Markersız Tarama
Cihaz açıldıktan hemen sonra veri toplamaya başlanabilir; yüzeye işaret yerleştirme ihtiyacı azalarak hazırlık süresi önemli ölçüde kısalır.
Endüstriyel Sınıf Performans
Endüstriyel doğruluk, verimlilik ve kararlılık; profesyonel 3D tarama için giriş bariyerini daha rekabetçi bir fiyatla düşürür.
Geniş Alan Taraması
1000×800 mm'ye kadar maksimum, 650×500 mm standart tarama alanıyla genel tarama verimini artırırken ince detay yakalamayı korur.
Yüksek Çözünürlük ve Hız
0,01 mm çözünürlük ve saniyede 6.500.000 ölçüm hızıyla küçük hassas parçalardan orta-büyük bileşenlere kadar verimli veri toplama sağlar.
Apex 3D için Neden VIP3D Tasarım?
VIP3D Tasarım, Apex 3D el tipi 3D tarama cihazı başta olmak üzere profesyonel 3D tarama ekipmanlarını yalnızca tedarik eden değil, uygulama senaryosuna göre doğru çözümü birlikte belirleyen bir iş ortağı yaklaşımıyla hizmet vermektedir. Hangi projeye, hangi parametreye ve hangi tarama ortamına ihtiyaç duyulduğu; teknik ekibimiz tarafından değerlendirilerek en uygun ürün ve kurulum çözümü önerilir.
Apex 3D Tarama Cihazı İçin Teklif ve Demo Talep Edin
Apex 3D'nin projenize uygunluğunu değerlendirmek, teknik detayları karşılaştırmak veya demo talebinde bulunmak için VIP3D Tasarım ile iletişime geçebilirsiniz. Uygulama alanınıza ve ölçüm gereksinimlerinize göre en doğru 3D tarama çözümünü birlikte belirleyelim.
Sık Sorulan Sorular
Apex 3D hangi lazer teknolojisini kullanır?
Apex 3D, Sınıf II (göz güvenli) mavi lazer kullanır. Yüksek hızlı tarama için 34 çapraz hat, hassas tarama için 17 paralel hat ve derin delik taraması için tek bir mavi lazer hattı sunan üç farklı tarama moduna sahiptir.
Apex 3D'nin ölçüm doğruluğu nedir?
Apex 3D, 0,020 mm'ye kadar maksimum hassasiyet ve 0,02 mm + 0,035 mm/m hacimsel doğruluk değeri sunar. Maksimum çözünürlük 0,01 mm'dir. Değerler VDI/VDE 2634 Part 3 standardı ve JJF 1951-2021 kalibrasyon şartnamesine göre belirtilmiştir.
Apex 3D ne kadar büyük parçaları tarayabilir?
Maksimum tarama alanı 1000×800 mm, standart tarama alanı ise 650×500 mm'dir. Küçük hassas parçalardan orta ve büyük boyutlu bileşenlere kadar geniş bir aralıktaki parçalar taranabilir.
Marker (işaret noktası) kullanmak zorunlu mudur?
Hayır. Apex 3D markersız tarama destekler; cihaz açıldıktan hemen sonra veri toplamaya başlanabilir. Bu da hazırlık süresini önemli ölçüde kısaltır.
Apex 3D tersine mühendislik ve kalite kontrol için uygun mudur?
Evet. Cihaz; tersine mühendislik, kalite kontrol, ürün geliştirme ve üretim doğrulama gibi endüstriyel uygulamalar için tasarlanmıştır. Çıktıları STL, PLY, OBJ ve TXT gibi yaygın formatlarda alınabilir.
Apex 3D ne kadar ağırlığındadır ve kullanımı rahat mıdır?
Ana ünitenin ağırlığı yaklaşık 450 g'dır. Kompakt ve hafif yapısı dar alanlara ulaşmayı ve uzun süreli el tipi kullanımı kolaylaştırır.
Apex 3D için minimum bilgisayar gereksinimleri nelerdir?
Windows 10 veya üzeri (64 bit) işletim sistemi, NVIDIA GTX/RTX serisi ekran kartı (RTX 4060 veya üzeri önerilir, en az 8 GB VRAM), Intel Core i7-13700H veya üzeri işlemci ve en az 32 GB RAM gereklidir. Cihaz Type-C arayüz ile bağlanır.
Satın alma öncesi demo veya test taraması yapılabiliyor mu?
Evet. VIP3D Tasarım olarak demo ve test taraması imkânı sunuyoruz. Kendi parçanız ya da projenize yakın bir örnekle tarama deneyimlemek için bizimle iletişime geçebilirsiniz.
Sipariş ve teknik bilgi nasıl alınır?
Teklif, sipariş ve teknik bilgi talepleriniz için sayfadaki ilgili butonları kullanarak VIP3D Tasarım ekibiyle hızlıca iletişime geçebilirsiniz.
Apex 3D Tarama Cihazı İçin Teknik Bilgi ve Teklif Alın
Apex 3D; hafif gövdesi, çok modlu mavi lazeri ve markersız tarama desteğiyle endüstriyel ölçümleme ve tersine mühendislik projelerinde esnek bir çözüm ortağıdır. VIP3D Tasarım olarak teknik destek, demo ve teklif süreçlerinde yanınızdayız. Uygulama alanınıza en uygun 3D tarama çözümü için bizimle iletişime geçin.
