Dijital İkiz (Digital Twin) Nedir? 3D Tarama ile Nasıl Oluşturulur?

Bir türbinin, üretim hattının ya da tüm bir fabrikanın dijital kopyasının; gerçek dünyadaki karşılığıyla eş zamanlı yaşadığını, aşındıkça aşındığını, arızalanmadan önce arızayı haber verdiğini düşünün. Bu, bilim kurgu değil; dijital ikiz (digital twin) kavramının endüstride bugün ulaştığı noktadır.

Dijital ikiz; Endüstri 4.0’ın en çok konuşulan ancak en çok da yanlış anlaşılan kavramlarından biridir. Sıradan bir 3D model dijital ikiz değildir; dijital ikizi tanımlayan şey, fiziksel varlıkla arasındaki canlı veri bağıdır. Bu bağın kurulabilmesi için ilk ve en temel adım ise fiziksel varlığın gerçek geometrisinin doğru biçimde dijitalleştirilmesidir — yani 3D taramadır. Bu rehberde; dijital ikizin ne olduğunu, türlerini, 3D tarama ile nasıl oluşturulduğunu ve endüstriye sağladığı somut değeri ele alacağız.

Dijital İkiz Nedir?

Dijital ikiz; fiziksel bir varlığın, sürecin veya sistemin, gerçek dünyadaki durumunu yansıtan ve veri akışıyla sürekli güncellenen sanal temsilidir. Kavram, ilk olarak 2002 yılında Michael Grieves tarafından ürün yaşam döngüsü yönetimi bağlamında ortaya atılmış; NASA’nın uzay araçlarını Dünya’dan izleyip simüle etme ihtiyacıyla olgunlaşmıştır.

Bir dijital ikiz üç temel bileşenden oluşur:

• Fiziksel varlık: Gerçek dünyadaki makine, parça, bina, tesis veya süreç.
• Sanal model: Fiziksel varlığın geometrisini, davranışını ve özelliklerini temsil eden dijital karşılık.
• Veri bağı: Fiziksel ve sanal arasında bilgi akışını sağlayan sensörler, ölçümler ve tarama verileri.

Bu üçüncü bileşen — veri bağı — dijital ikizi statik bir 3D modelden ayıran unsurdur. Fiziksel varlıkta bir değişim olduğunda sanal model de güncellenir; sanal modelde yapılan bir simülasyon, fiziksel varlık için alınacak kararlara yön verir.

Dijital İkiz ile 3D Model Arasındaki Fark

En yaygın kavram karışıklığı buradadır. Bir CAD modeli, bir BIM modeli ya da bir tarama sonucu elde edilen mesh; tek başına dijital ikiz değildir. Aradaki fark üç boyutta özetlenebilir:

Kısacası; 3D model dijital ikizin iskeletidir. Dijital ikiz ise bu iskelete gerçek dünyadan gelen verinin can vermesiyle oluşur.

Dijital İkiz Türleri

Bileşen / Parça Dijital İkizi

Tek bir parçanın — bir türbin kanatçığı, bir pompa impeller’ı, bir kalıp — geometrisini, malzeme özelliklerini ve aşınma geçmişini temsil eder. En küçük ölçekli ancak en yüksek geometrik hassasiyet gerektiren dijital ikiz türüdür.

Varlık / Makine Dijital İkizi

Birden fazla bileşenden oluşan bir makinenin, aracın veya ekipmanın bütünsel temsilidir. Bileşenler arası etkileşimi ve makinenin işletim performansını modeller.

Sistem / Tesis Dijital İkizi

Bir üretim hattı, enerji santrali veya fabrikanın tamamının dijital ikizidir. As-built geometri, ekipman yerleşimi, boru ve kablo güzergâhları ile operasyonel veriyi bir arada barındırır.

Süreç Dijital İkizi

Fiziksel bir varlıktan çok bir iş akışının — üretim süreci, lojistik zinciri, bakım döngüsü — sanal temsilidir. Geometriden çok veri akışı ve simülasyona dayanır.

3D Tarama Dijital İkizin Neresinde?

Dijital ikizin en kritik ve en sık ihmal edilen sorusu şudur: sanal modelin geometrisi nereden gelecek? Yeni tasarlanan bir ürün için CAD verisi kullanılabilir. Ancak dijital ikiz uygulamalarının büyük çoğunluğu, halihazırda var olan ve yıllardır işletilen varlıklar için kurulmak istenir. Bu varlıkların ya hiç CAD verisi yoktur ya da mevcut çizimler, yıllar içindeki modifikasyonlar ve aşınmalar nedeniyle gerçeği yansıtmaz.

İşte bu noktada 3D Tarama; dijital ikizin geometrik temelini oluşturan tek güvenilir yöntem olarak devreye girer. Tarama; varlığın tasarlandığı halini değil, bugün gerçekte olduğu halini (as-is) dijitalleştirir. Bu “gerçek durum” verisi olmadan kurulan bir dijital ikiz; yanlış bir temel üzerine inşa edilmiş demektir ve ürettiği simülasyon ve öngörüler güvenilir olmaz.

3D Taramanın Dijital İkize Üç Katkısı

• Başlangıç geometrisi (as-built baseline): Dijital ikizin ilk kurulumunda varlığın gerçek geometrisini oluşturur.
• Periyodik güncelleme: Her planlı bakımda veya belirli aralıklarla yapılan tarama; dijital ikizi güncelleyerek aşınma, deformasyon ve değişimi kaydeder.
• Doğrulama: Simülasyonların ve sensör verilerinin öngördüğü değişimlerin fiziksel gerçeklikle örtüşüp örtüşmediğini teyit eder.

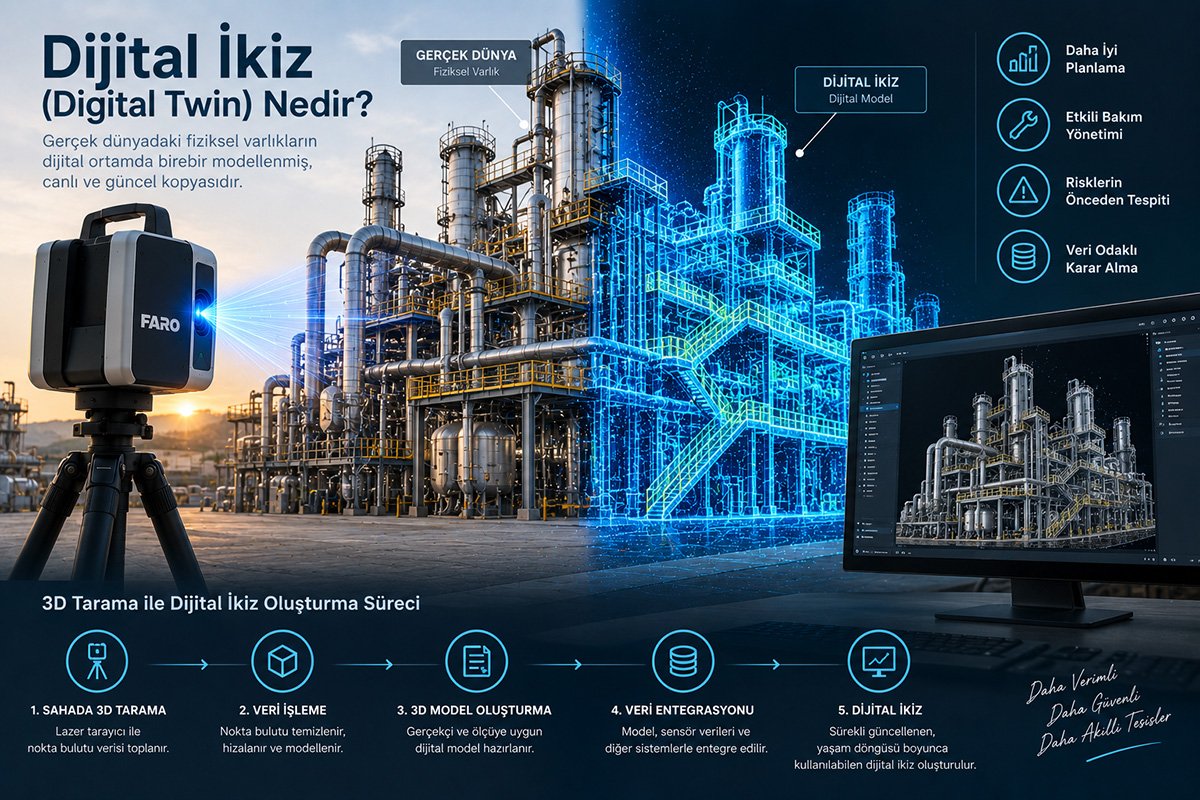

3D Tarama ile Dijital İkiz Nasıl Oluşturulur? Adım Adım

Adım 1: Kapsam ve Amaç Tanımı

Dijital ikizin hangi soruya yanıt vereceği baştan belirlenmelidir: Aşınma takibi mi? Modernizasyon planlaması mı? Çakışma kontrolü mü? Öngörücü bakım mı? Bu karar; tarama hassasiyetini, kapsamını ve hangi verilerin entegre edileceğini belirler. Bir türbin kanatçığının aşınma ikizi mikron hassasiyeti gerektirirken, bir tesisin yerleşim ikizi milimetre mertebesiyle yetinebilir.

Adım 2: Doğru Tarama Teknolojisinin Seçimi

Kapsama göre tarama yöntemi belirlenir. Kritik makine bileşenleri için metroloji sınıfı el tipi lazer tarayıcılar; tesis ve bina ölçeği için uzun menzilli lazer tarayıcılar; erişilmesi güç dış yüzeyler için drone fotogrametrisi kullanılır. Çoğu tesis dijital ikizi bu yöntemlerin hibrit kullanımını gerektirir. Farklı hassasiyet sınıflarındaki 3D Tarama Cihazı seçenekleri; bileşen ölçeğinden tesis ölçeğine kadar her katmanın gereksinimini karşılayacak biçimde değerlendirilmelidir.

Adım 3: As-Built Tarama ve Veri Toplama

Varlık; belirlenen strateji doğrultusunda sistematik olarak taranır. Tesis ölçeğinde bu; onlarca veya yüzlerce tarama pozisyonunun ortak referans noktalarıyla birbirine bağlanması anlamına gelir. Tarama sırasında ekipman etiketleri, ölçüm noktaları ve sensör konumları da belgelenerek sonraki veri entegrasyonu için hazırlık yapılır.

Adım 4: Nokta Bulutu İşleme ve Model Oluşturma

Ham tarama verisi; gürültü temizleme, hizalama (registration) ve birleştirme adımlarından geçirilir. Ardından kullanım amacına göre uygun model türü üretilir: bileşenler için mesh veya CAD modeli, tesisler için BIM/tesis modeli. Bu aşamanın teknik detayları için nokta bulutu nedir makalemizi inceleyebilirsiniz.

Adım 5: Semantik Zenginleştirme

Salt geometri, dijital ikiz için yeterli değildir. Her ekipmana kimlik (asset ID), malzeme bilgisi, üretici verisi, bakım geçmişi ve işletim parametreleri atanır. Bir boru artık sadece bir silindir değil; belirli bir çapa, malzemeye, basınç sınıfına ve bakım geçmişine sahip tanımlı bir varlıktır.

Adım 6: Sensör ve Operasyonel Veri Entegrasyonu

Modele; sıcaklık, titreşim, basınç, akış gibi sensörlerden gelen gerçek zamanlı veri ile SCADA, MES veya CMMS sistemlerinden gelen işletim ve bakım verisi bağlanır. Bu adımla statik model; canlı bir dijital ikize dönüşür.

Adım 7: Simülasyon ve Analiz Katmanı

Dijital ikiz üzerinde sonlu elemanlar analizi, akış simülasyonu, çakışma kontrolü veya ömür tahmini gibi analizler çalıştırılır. Geometri gerçek ölçüm verisine dayandığından simülasyon sonuçları tasarım verisiyle yapılan analizlere kıyasla çok daha güvenilirdir.

Adım 8: Periyodik Güncelleme Döngüsü

Dijital ikiz bir defalık proje değil, sürekli bir süreçtir. Her planlı bakımda, modifikasyondan sonra veya belirlenen aralıklarla yapılan tarama; ikizi güncelleyerek zaman içindeki değişimi kayıt altına alır. İki tarama dönemi arasındaki fark analizi; aşınma hızını, deformasyon eğilimini ve müdahale zamanlamasını ortaya koyar.

Dijital İkizin Endüstriyel Kullanım Alanları

Öngörücü Bakım

Periyodik taramalarla güncellenen bileşen ikizleri; aşınmanın hangi hızla ilerlediğini ve kritik eşiğe ne zaman ulaşacağını öngörür. Bakım; takvime göre değil, gerçek duruma göre planlanır. Plansız duruşlar azalır, gereksiz parça değişimleri önlenir.

Tesis Modernizasyonu ve Revizyon

As-built dijital ikizi olan bir tesiste yeni ekipman; sahaya gelmeden önce sanal ortamda yerleştirilir, çakışmalar tespit edilir ve montaj planlaması yapılır. Sahada ölçüp ofiste tasarlama döngüsünün maliyeti ve riski ortadan kalkar. Enerji tesislerindeki uygulama örnekleri için termik santral 3D tarama makalemize göz atabilirsiniz.

Kalite Kontrol ve Üretim Optimizasyonu

Üretilen her parçanın tarama verisi; ürün dijital ikizine işlenerek üretim sürecindeki sapma eğilimleri izlenir. Kalıp aşınması gibi yavaş ilerleyen sorunlar, kritik hale gelmeden önce tespit edilir.

Yapısal Sağlık İzleme

Köprüler, soğutma kuleleri, silolar ve büyük çelik yapılar; periyodik tarama ile güncellenen dijital ikizleri üzerinden deformasyon ve çökme eğilimleri açısından izlenir.

Eğitim ve Simülasyon

Tesisin gerçek geometrisini yansıtan dijital ikiz; operatör eğitimi, bakım prosedürü simülasyonu ve acil durum planlaması için güvenli bir sanal ortam sunar.

Miras Sistemlerin Sürdürülebilirliği

Orijinal üreticisi artık olmayan, belgesi bulunmayan ekipmanların dijital ikizi; yedek parça üretimi ve ömür uzatma kararlarının temelini oluşturur. Bu süreçte tersine mühendislik ile dijital ikiz birbirini tamamlar.

Dijital İkiz Projelerinde Sık Yapılan Hatalar

• Tasarım verisiyle başlamak: Nominal CAD verisi üzerine kurulan ikiz, gerçek varlığı temsil etmez. Başlangıç noktası mutlaka ölçülmüş as-built veri olmalıdır.
• Yanlış hassasiyet seçimi: Amaca göre gereğinden yüksek hassasiyet maliyeti artırır; gereğinden düşük hassasiyet ise ikizi işlevsiz kılar.
• Güncelleme döngüsünü ihmal etmek: Bir defa taranıp bir daha güncellenmeyen model, dijital ikiz olmaktan çıkar ve statik bir arşiv modeline dönüşür.
• Geometriyi veriden koparmak: Semantik zenginleştirme ve sensör entegrasyonu yapılmadan geometri tek başına karar desteği sağlayamaz.
• Kapsamı fazla geniş tutmak: Tüm tesisin ikizini tek seferde kurmak yerine kritik varlıklardan başlayıp kademeli genişlemek daha başarılı sonuç verir.

Dijital İkizin Türkiye’deki Endüstriyel Geleceği

Türkiye’de enerji, otomotiv, savunma ve ağır sanayi tesislerinin önemli bir bölümü; on yıllar önce kurulmuş ve güncel dijital dokümantasyondan yoksundur. Bu tesislerin modernizasyon, verimlilik ve regülasyon uyumu baskısı altında olması; as-built tarama ve dijital ikiz talebini hızla artırmaktadır. Dijital ikiz; büyük yatırım gerektiren tek seferlik bir proje olmak zorunda değildir — en kritik birkaç varlığın periyodik taramasıyla başlayan bir yaklaşım, kısa sürede ölçülebilir geri dönüş sağlayabilir.

Sıkça Sorulan Sorular

Dijital ikiz ile 3D model aynı şey midir?

Hayır. 3D model; belirli bir anı temsil eden statik bir geometridir. Dijital ikiz ise gerçek varlıktan gelen ölçüm ve sensör verisiyle sürekli güncellenen, davranış ve işletim geçmişini de içeren dinamik bir temsildir. 3D model dijital ikizin bir bileşenidir, kendisi değildir.

Dijital ikiz için 3D tarama zorunlu mudur?

Mevcut ve işletilen varlıklar için pratikte evet. Yeni tasarlanan ürünlerde CAD verisi başlangıç noktası olabilir; ancak yıllardır çalışan bir makine veya tesisin gerçek geometrisi yalnızca tarama ile güvenilir biçimde elde edilebilir.

Dijital ikiz ne sıklıkla güncellenmelidir?

Varlığın kritikliğine ve değişim hızına bağlıdır. Yüksek aşınmaya maruz bileşenler her planlı bakımda; tesis yerleşimi her modifikasyondan sonra; büyük yapısal elemanlar yıllık veya iki yılda bir taramayla güncellenebilir. Sensör verisi ise gerçek zamanlı akar.

Dijital ikiz oluşturma maliyeti nedir?

Kapsama göre büyük farklılık gösterir. Tek bir kritik bileşenin dijital ikizi; birkaç tarama ve model oluşturma maliyetiyle kurulabilirken, tam tesis ikizi çok aşamalı bir yatırımdır. Maliyeti düşürmenin en etkili yolu; kritik varlıklardan başlayan kademeli bir yaklaşım benimsemektir.

Dijital ikiz hangi yazılımlarla oluşturulur?

Geometri katmanı için Autodesk Revit, Aveva E3D, Bentley ve tarama işleme yazılımları; veri ve simülasyon katmanı için Siemens Xcelerator, PTC ThingWorx, Dassault 3DEXPERIENCE ve ANSYS Twin Builder gibi platformlar yaygın kullanılır. Küçük ölçekli projelerde CAD ve metroloji yazılımlarıyla kurulan yalın ikizler de değer üretir.
